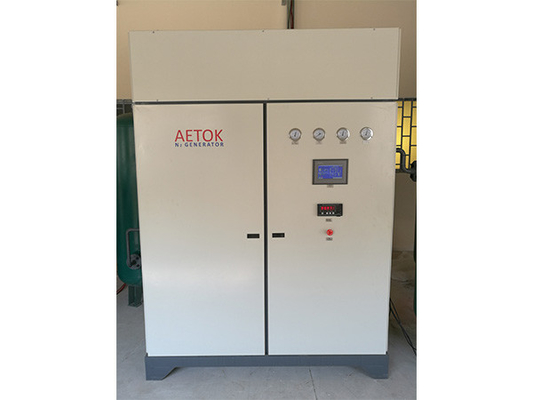

8 Bar PSA Stickstoffgenerator 3000 Nm3/h, 300 Nm3/h Mobiler Stickstoffgasgenerator

Mobiler Stickstoffgasgenerator

PSA-Stickstoffgenerator Funktionsprinzip

Der Stickstoffgenerator arbeitet nach dem Prinzip der PSA (Pressure Swing Adsorption) und verwendet ein Kohlenstoffmolekularsieb als Adsorptionsmittel. Unter einem bestimmten Druck kann N₂ aus der Luft abgetrennt werden, wenn die gereinigte Druckluft durch die Adsorptionsbehälter geleitet wird, indem sie verdichtet und dekomprimiert wird. Aufgrund der Eigenschaft von O₂ bewegt es sich im Kohlenstoffmolekularsieb schneller als N₂, so dass das Sauerstoffmolekül zuerst adsorbiert wird und das N₂ gesammelt wird, wodurch schließlich die N₂-Luft entsteht. Danach wird das Kohlenstoffmolekularsieb dekomprimiert, um die O₂-Moleküle freizusetzen, was als Regeneration bezeichnet wird. Normalerweise gibt es zwei Türme, einer für den Betrieb und der andere für die Regeneration. Sie werden alle von der SPS und den Ventilen gesteuert, so dass sie ohne Unterbrechung weiterlaufen können.

Sauerstoff- und Stickstoffabscheider

Es gibt zwei Adsorptionsbehälter mit Kohlenstoffmolekularsieb, die A und B genannt werden. Wenn die gereinigte Druckluft in Behälter A eintritt, werden O₂, CO₂ und H₂O adsorbiert, und das N₂ strömt aus; wenn das Kohlenstoffmolekularsieb von A gesättigt ist, wird es den Betrieb einstellen und mit der Regeneration beginnen, währenddessen Behälter B mit dem Betrieb beginnt. Die Regeneration ist die Freisetzung des Drucks in den Behältern, so dass O₂, CO₂ und H₂O abgelassen werden. Die beiden Behälter arbeiten abwechselnd, um die Stickstoffversorgung kontinuierlich aufrechtzuerhalten. Der gesamte Prozess wird von der SPS gesteuert. Wenn die Reinheit des Stickstoffs eingestellt wurde, arbeitet die SPS, und das unqualifizierte N₂ wird abgelassen, um sicherzustellen, dass das Endprodukt qualifiziert ist.

Wichtigste technische Daten

● Kundenspezifische Druck-, Reinheits- und Kapazitätsbereiche.

● Stickstoffkapazität —— 5～3000Nm3/h

● Stickstoffreinheit —— 95%～99,999%

● Stickstoffdruck —— ≤8bar (Einstellbar, Erhöhung für Hochdruck)

● Stickstofftaupunkt——≤－70℃(Atmosphärendruck)

Hinweis: Bei höherem Sauerstoffgehalt und Taupunkt kontaktieren Sie uns bitte für weitere Details zum Stickstoffreinigungssystem der AD-Serie.

Standardkomponenten

● Luftfilter

● Auspuffschalldämpfer

● Stickstoffdruck- und Durchflussregler

● Rohrleitungen und Instrumentierung

● Sicherheitsventil

● Touchscreen-Bedienung

● Pneumatikventile, die für Millionen von Zyklen ausgelegt sind, für einen störungsfreien Betrieb

Anwendung

●Chemische Industrie: Reinigung, Inertisierung und Katalyse für Rohrleitungen, Lagertanks usw.

●Lebensmittelindustrie: Verpackung und Versiegelung für Saft, Speiseöl, Alkohol und Bier.

●Metallwärmebehandlung: Schutzluft für Glühen, Abschrecken, Oxidation, Sintern usw.

●Schiff: Reinigung und Stickstoffbefüllung für Schiffe mit chemischer Fracht, Erdölfracht

●Medizin: Reinigung und Stickstoffbefüllung für Material und Produkt

●Gummi: Der Stickstoffschutz für den Herstellungsprozess von Gummiprodukten

●Luftzufuhr: Lagerung: Pulver-Explosionsschutz, Getreidelagerung, Schimmel- und Insektenentfernung usw.

●Erdöl und Erdgas: Reinigung und Schutz für Tank und Pipeline.

●Lackierung: Vermeidung von Feuer, Oxidation und N2-Befüllung.

●Erhöhung der Ölgewinnung: Injizieren von N2 in das Ölfeld und Gewinnung von Restöl.

●Gemüse- und Obstlagerung: Frisch und Lagerung.

Spezifikationen des mobilen Stickstoffgasgenerators:

Kapazität
